Sabemos que el ultrasonido tiene muchas aplicaciones en Medicina de Urgencia y cuidados críticos, entre ellas se encuentra también su uso en vía aérea; con una curva de aprendizaje –de acuerdo a diversos estudios- pequeña y con una sensibilidad y especificidad altas. En este artículo nos enfocaremos en dos de esos usos, particularmente útiles en el setting del Servicio de Emergencia: Confirmación de ubicación del tubo endotraqueal e identificación de la membrana cricotiroidea.

Confirmación de ubicación del tubo endotraqueal

Si bien como revisamos en artículos anteriores el gold standard en la valoración de la ubicación del tubo endotraqueal es la capnografía, el ultrasonido sirve para verlo en tiempo real, y así podemos modificar conducta (sin esperar conectar el capnógrafo, ni tomar una radiografía). Por supuesto, nada reemplaza el ver que el tubo pase entre las cuerdas vocales.

Para confirmar la ubicación del tubo endotraqueal mediante ultrasonido, primero hay que identificar la tráquea y el esófago (figura 1):

  • Hay que usar un transductor lineal (mejor resolución para estructuras superficiales).
  • El transductor se ubica en posición transversal sobre la tráquea, con el marcador hacia la derecha del paciente.
  • Al ultrasonido, la tráquea se ve como una zona hiperecoica curva con una sombra posterior (“cola de cometa”).
  • Luego, el esófago se encuentra distal y lateral a la tráquea (en la pantalla se va a ver a la derecha y un poco más abajo), se ve como una estructura oval hiperecoica con un centro hipoecoico.

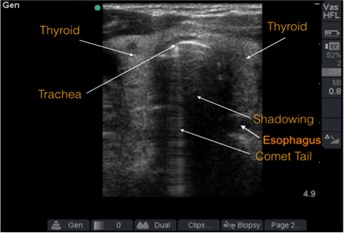

Fig1Figura 1. Tráquea y esófago normales al ultrasonido. Nótese las diferencias en ubicación y características, además del artefacto en tráquea (“cola de cometa”). Imagen obtenida de sinaiem.com
Entonces, al pasar el tubo tenemos 2 opciones, que esté en tráquea o en esófago. Vamos a ver cómo se ven ambas situaciones a la ecografía:

  • Cuando el tubo está en la tráquea, se debería ver una segunda estructura hiperecoica adentro de la tráquea. El esófago –siendo una cavidad que basalmente está colapsada- se debería ver sin ningún cambio (figura 2).

Fig2 Figura 2. Tubo endotraqueal adecuadamente ubicado. Nótese cómo el esófago se mantiene igual, y en la tráquea se ve una suerte de refuerzo de la sombra que ya tenía. Imagen obtenida de sinaiem.com

  • Cuando el tubo está en el esófago, la tráquea se va a ver sin cambios, pero donde está el esófago, se verá una segunda estructura que se verá como una segunda tráquea, incluso con cola de cometa (figura 3).

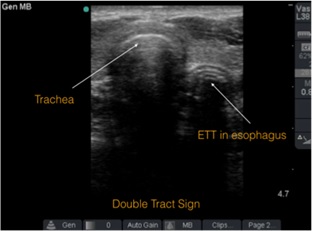

Fig3Figura 3. Tubo endotraqueal en el esófago. Nótese cómo el esófago cambia de forma, llegando a parecer una segunda tráquea –con sombra incluida-. La tráquea se mantiene sin cambios. Imagen obtenida de sinaiem.com

Identificación de la membrana cricotiroidea

Si uno tiene un paciente donde prevé la eventual necesidad de tener una vía aérea quirúrgica, siempre es una buena idea tener ya identificada la membrana cricotiroidea. Si bien esto se puede lograr solo con el examen físico, hay pacientes donde esto es más difícil (obesos, trauma, por ejemplo), donde se puede lograr de mejor manera usando la ecografía.
Debido a la diferencia en impedancia acústica entre los tejidos blandos y el aire, las ondas sonoras se reflejan con intensidad (se ve blanco), por lo que en la interface entre aire y mucosa se aprecia una línea blanca intensa.

Pasos para identificar la membrana cricotiroidea:

  • Hay que usar un transductor lineal (mejor resolución para estructuras superficiales).
  • El transductor se ubica en posición longitudinal sobre la tráquea, con el marcador hacia arriba.
  • Los anillos traqueales se identifican como pequeñas pelotitas ovaladas hipoecogénicas (figura 4). Una vez encontrados, hay que ascender un poco.
  • Hacia el “final” de los anillos traqueales uno va a encontrar una zona hipoecogénica de un tamaño discretamente mayor que los anillos, correspondiente al cartílago cricoides.
  • Si uno sigue ascendiendo, hay una zona discretamente deprimida seguida de una estructura ovalada hipoecogénica. Estas corresponden a la membrana cricotiroidea y al cartílago tiroides respectivamente (figura 5).
  • No siempre se logra ver la membrana cricotiroidea en forma íntegra, por lo que la clave es detectar los cartílagos cricoides y tiroides. Ya habiendo encontrado la membrana, es prudente marcarla con un lápiz u otro.

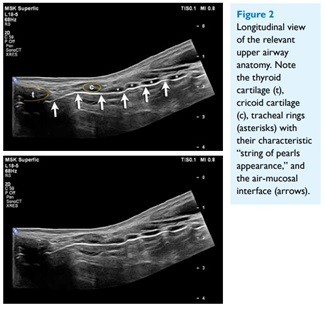

Fig4Figura 4. Se aprecian los anillos traqueales, más hacia arriba (izquierda de la pantalla) el cartílago cricoides, la membrana cricotiroidea y el cartílago tiroides. Imagen obtenida de referencia número 6.

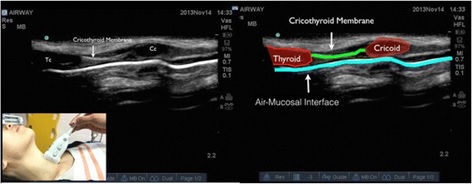

Fig5Figura 5. Se observan el cartílago cricoides, la membrana cricotiroidea y el cartílago tiroides. Nótese la interface aire-mucosa. . Imagen obtenida de referencia número 2.



Estos dos son solo ejemplos de los muchos usos que tiene la ecografía en vía aérea: traqueostomía percutánea, detección de ubicación de máscara laríngea, predicción de estridor post-extubación, etc.

Para poder facilitar su uso y técnica en los usos que hemos expuesto en este artículo (vale decir, mejorar la curva de aprendizaje) estamos todos invitados a entrenar.
